16 ВХОДОВ =24В, 16 ВЫХОДОВ, ТРАНЗИСТОР

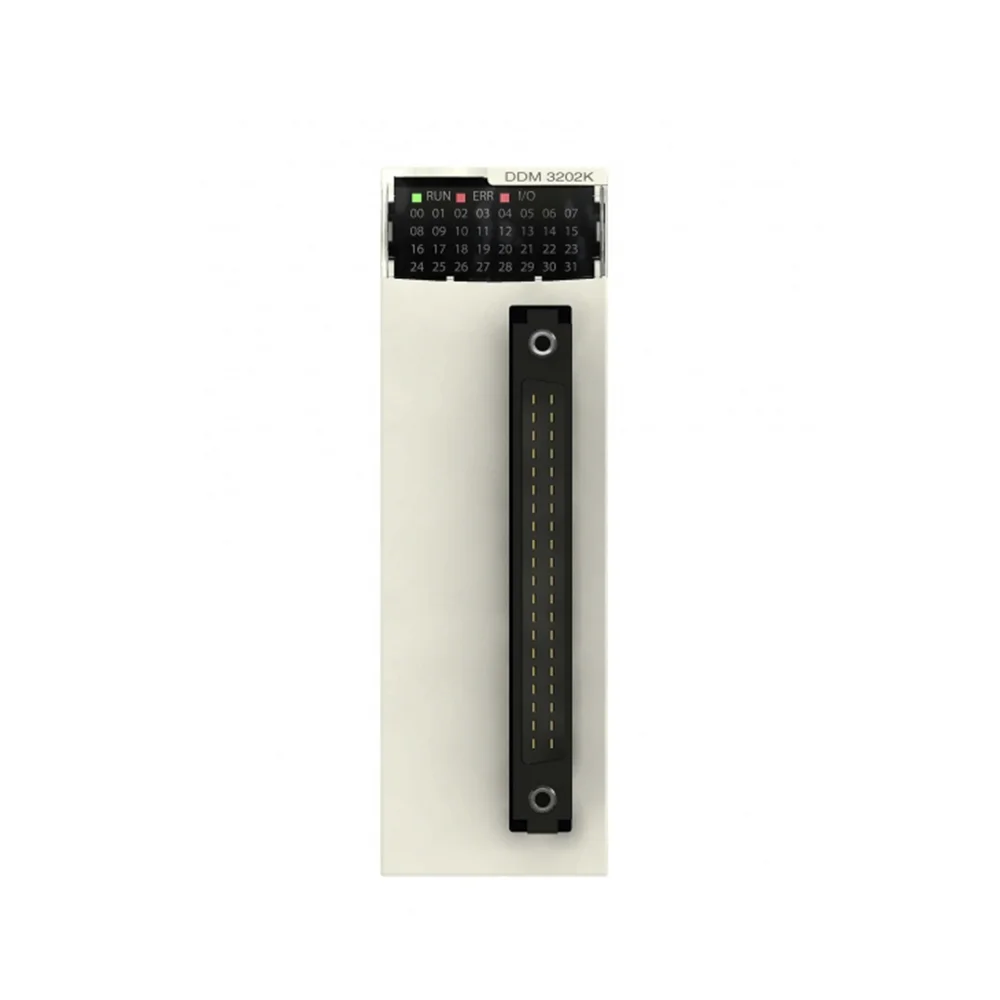

Модуль дискретного ввода/вывода из серии Modicon X80 производства Schneider Electric. Он предназначен для интеграции в системы автоматизации: позволяет контроллеру получать сигналы от внешних устройств (например, датчиков) и управлять исполнительными механизмами через дискретные выходы.
Ключевые характеристики:
• Входы: 16 штук. Тип — приёмник тока (положительная логика).
o Напряжение: 24 В постоянного тока.
o Ток входа: 2,5 мА.
o Совместимость: с 2  и 3 проводными бесконтактными датчиками (по IEC 60947 5 2 и МЭК 61131 2, тип 1).
• Выходы: 16 штук. Тип — полупроводниковые (транзисторные).
o Напряжение: 24 В постоянного тока (диапазон 19–30 В).
o Ток выхода: 0,1 А.
• Питание: 24 В постоянного тока.
• Индикация:
o один зелёный светодиод (RUN) для отображения работы модуля;
o по одному зелёному светодиоду на каждый канал (для диагностики);
o один красный светодиод (ERR) для сигнализации об ошибке.
• Защита:
o от перенапряжения на выходе;
o от включения с обратной полярностью на входе и на выходе;
o от короткого замыкания на выходе (с внешним предохранителем 2 А);
o от перегрузки на выходе (с ограничителем тока);
o для групп входных каналов предусмотрен внешний быстродействующий предохранитель на 0,5 А.
• Степень защиты: IP20.
• Условия эксплуатации:
o рабочая температура: от 0 до +60 °C;
o температура хранения: от –40 до +85 °C;
o относительная влажность: 5–95 % (без образования конденсата).
• Подключение: разъёмное (штепсельное) соединение.
Область применения:
• пищевая и химическая промышленность;
• водоочистные сооружения;
• горнодобывающая отрасль;
• нефтегазовая сфера;
• энергетика;
• автомобилестроение;
• инфраструктура и здания.
