Электропривод — основа современного производства, а преобразователь частоты — его «умный» регулятор. Разберём, как устроена эта система, какую роль в ней играет ПЧ и почему это напрямую влияет на энергоэффективность предприятия.

Электропривод — это управляемая электромеханическая система, которая преобразует электрическую энергию в механическую (и при необходимости — обратно) и управляет этим процессом. Он служит «двигателем» большинства промышленных и бытовых механизмов: от вентилятора до крупного производственного агрегата.

В электроприводе выделяют два основных канала:

  • Силовой канал — отвечает за передачу и преобразование энергии. Он делится на:
    1. электрическую часть: устройства, передающие и при необходимости преобразующие электроэнергию (в том числе преобразователи частоты, устройства плавного пуска и т. п.);
    2. механическую часть: подвижный элемент электромеханического преобразователя, передачи (редукторы, муфты и др.) и исполнительный орган (например, вал насоса, конвейерная лента), где механическая энергия используется по назначению.
  • Информационный канал — обеспечивает управление потоком энергии, сбор данных о работе системы, диагностику неисправностей и связь с системой автоматизации или оператором.

Ключевым элементом силового канала является электромеханический преобразователь (чаще всего — электродвигатель): именно он непосредственно превращает электричество в движение.

Основные задачи электропривода:

  • Приведение в движение механизмов. Практически все технологические процессы, где требуется движение (вращение, перемещение), используют электропривод: насосы, конвейеры, станки, вентиляторы и т. д.
  • Точное управление параметрами движения. Электропривод позволяет гибко регулировать скорость, момент, ускорение, направление вращения, обеспечивая нужную динамику работы оборудования.
  • Автоматизация и интеграция в АСУ. Благодаря информационному каналу электропривод становится частью общей системы управления: он передаёт данные о своём состоянии, принимает команды, участвует в алгоритмах защиты и оптимизации.
  • Энергоэффективность и защита оборудования. Современные решения (в том числе с применением преобразователей частоты и устройств плавного пуска) позволяют снижать пусковые токи, избегать резких нагрузок на механику, уменьшать потребление электроэнергии.

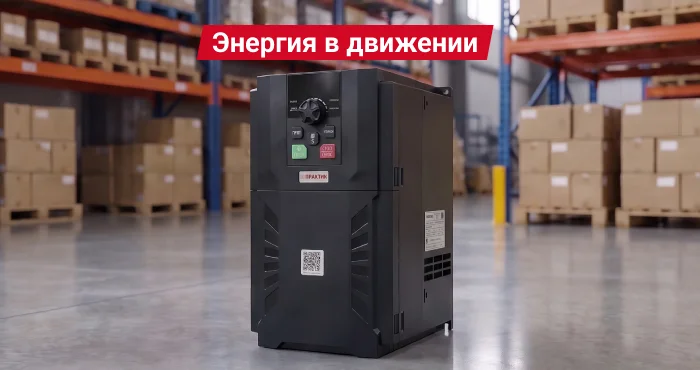

Преобразователь частоты (ПЧ) — одно из важнейших устройств в современном электроприводе, особенно для асинхронных двигателей. Он входит в электрическую часть силового канала и напрямую влияет на эффективность всей системы.

Зачем нужен преобразователь частоты:

  • Плавное регулирование скорости. ПЧ меняет частоту питающего напряжения двигателя, тем самым плавно меняя скорость вращения без потери момента в рабочем диапазоне. Это критично для насосов, вентиляторов, конвейеров, где производительность нужно подстраивать под текущую нагрузку.
  • Снижение энергопотребления. При уменьшении скорости нагрузка на двигатель падает нелинейно: например, для центробежных насосов и вентиляторов мощность пропорциональна кубу скорости. Даже небольшое снижение оборотов даёт заметную экономию электричества.
  • Мягкий пуск и остановка. ПЧ позволяет запускать двигатель без резких бросков тока и ударных нагрузок на механику. Это продлевает срок службы двигателя, редукторов, муфт и трубопроводов.
  • Защита двигателя и оборудования. Преобразователи частоты контролируют ток, напряжение, температуру, перегрузку, обрыв фазы и другие параметры, отключая двигатель при аварийных режимах.
  • Интеграция в автоматизацию. ПЧ поддерживает стандартные протоколы связи (Modbus, ProfiNet и др.), передавая данные о состоянии привода в систему управления и принимая от неё задания.

Как устроен преобразователь частоты:

  1. Выпрямитель преобразует входное переменное напряжение сети в постоянное.
  2. Промежуточный контур (звено постоянного тока) сглаживает пульсации и накапливает энергию.
  3. Инвертор формирует на выходе переменное напряжение нужной частоты и амплитуды для питания двигателя.
  4. Система управления (микроконтроллер/DSP) реализует алгоритмы управления двигателем, защиты, связи и диагностики.
  5. Вспомогательные цепи и интерфейсы обеспечивают питание датчиков, связь с внешними устройствами, ввод/вывод сигналов.

Электроприводы используются в огромном диапазоне мощностей: от единиц микроватт в приборных системах до десятков мегаватт в крупных промышленных установках. Диапазон скоростей также колоссален: от долей оборота в час до сотен тысяч оборотов в минуту.

При этом электропривод — главный потребитель электроэнергии в промышленности: в развитых странах на его долю приходится более 60 % всей вырабатываемой электроэнергии. Поэтому применение современных решений — преобразователей частоты, устройств плавного пуска, систем управления — становится не просто удобством, а необходимостью: экономия энергии средствами электропривода зачастую обходится дешевле, чем её генерация.

Таким образом, электропривод — это не просто «двигатель», а комплексная система, обеспечивающая движение, управление и энергоэффективность. А преобразователи частоты и устройства плавного пуска — ключевые компоненты, которые делают современный электропривод гибким, надёжным и экономичным.
